Örnek Uygulama : K 500 Turbo #kompresor Hava Sogutucusu
geri
Tarifi : K 500 Turbo kompresorlerinde kullanılan kompresör hava sogutucusu ortam sıcaklığında ve atmosfer basıncında emilen havayı 3 kademeli olarak sıkıştırıp basıncını 6 atm. kadar çıkartan kompresörun her kademesinden sonra ( her kademede bir cift kompresör hava sogutucu var ) 110 – 130 C ısınan havayı 30 – 35 C sıcaklığa düşüren su soğutmalı kompresör #havasoğutucu 'su.

Soğutucu düzeneği – Hava, su giriş çıkış verileri ;

heat transmission endustriresme bak

kompresör hava
          soğutucu

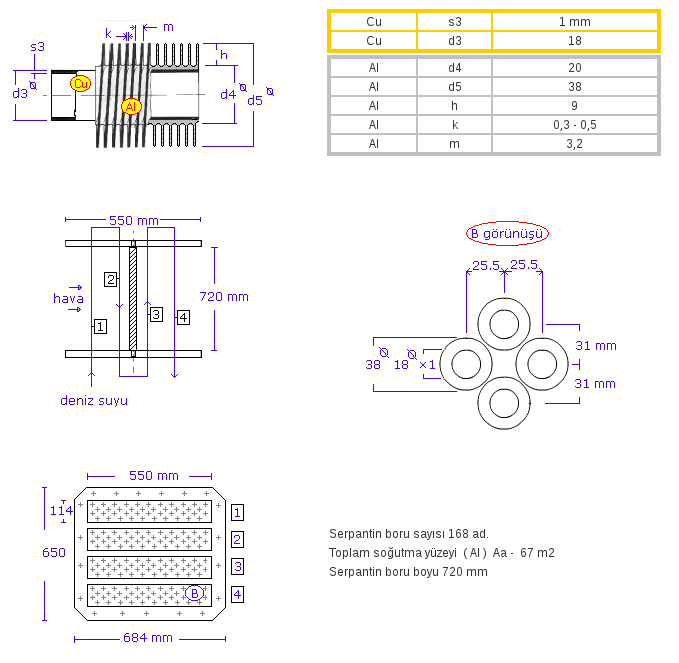

Kompresör hava soğutucuda kullanılan boru ölçüleri – düzeneği ;


soğutucu ölçüleri





Belgenin .pdf dosyası ; K 500 Turbo Kompresor Hava Sogutucusu


yukarı


Kanatlı Boru Kesitleri ;


Extruded Finned Tubes

index
YKB - Yüksek Kanatlı Borular ( high fin tube )
OKB - Orta Kanatlı Borular ( medium high fin tube )
DKB - Düşük Kanatlı Borular ( low fin tubes )
KB   -  Kroçil Boru (  Corrugated Tube )
